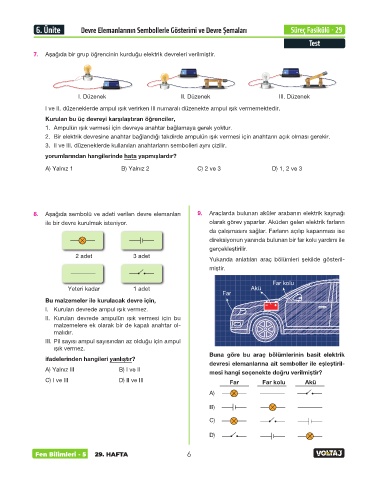

6. Ünite Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Süreç Fasikülü - 29

Test

7. Aşağıda bir grup öğrencinin kurduğu elektrik devreleri verilmiştir.

I. Düzenek II. Düzenek III. Düzenek
I ve II. düzeneklerde ampul ışık verirken III numaralı düzenekte ampul ışık vermemektedir.
Kurulan bu üç devreyi karşılaştıran öğrenciler,
1. Ampulün ışık vermesi için devreye anahtar bağlamaya gerek yoktur.
2. Bir elektrik devresine anahtar bağlandığı takdirde ampulün ışık vermesi için anahtarın açık olması gerekir.
3. II ve III. düzeneklerde kullanılan anahtarların sembolleri aynı çizilir.
yorumlarından hangilerinde hata yapmışlardır?

A) Yalnız 1 B) Yalnız 2 C ) 2 ve 3 D) 1, 2 ve 3

8. Aşağıda sembolü ve adeti verilen devre elemanları 9. Araçlarda bulunan aküler arabanın elektrik kaynağı
ile bir devre kurulmak isteniyor. olarak görev yaparlar. Aküden gelen elektrik farların
da çalışmasını sağlar. Farların açılıp kapanması ise
direksiyonun yanında bulunan bir far kolu yardımı ile
gerçekleştirilir.
2 adet 3 adet
Yukarıda anlatılan araç bölümleri şekilde gösteril-
miştir.

Far kolu
Yeteri kadar 1 adet Akü
Far
Bu malzemeler ile kurulacak devre için,
I. Kurulan devrede ampul ışık vermez.
II. Kurulan devrede ampulün ışık vermesi için bu
malzemelere ek olarak bir de kapalı anahtar ol-
malıdır.
III. Pil sayısı ampul sayısından az olduğu için ampul
ışık vermez.
Buna göre bu araç bölümlerinin basit elektrik
ifadelerinden hangileri yanlıştır?
devresi elemanlarına ait semboller ile eşleştiril-
A) Yalnız III B) I ve II
mesi hangi seçenekte doğru verilmiştir?
C) I ve III D ) II ve III Far Far kolu Akü

A)

B)

C)

D)
