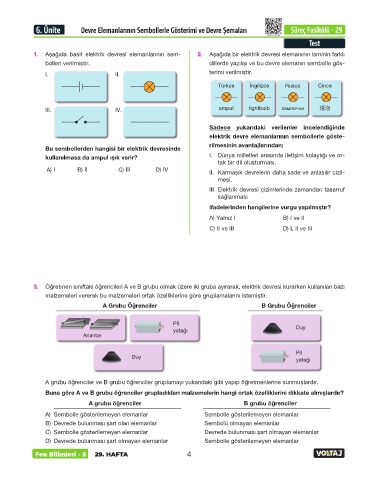

6. Ünite Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Süreç Fasikülü - 29
5VOLTFEN-096
Test

1. Aşağıda basit elektrik devresi elemanlarının sem- 2. Aşağıda bir elektrik devresi elemanının isminin farklı
bolleri verilmiştir. dillerde yazılışı ve bu devre elemanın sembolle gös-

I. II. terimi verilmiştir.
Türkçe İngilizce Rusça Çince

III. IV. ampul lightbulb ౯๐

Sadece yukarıdaki verilenler incelendiğinde
elektrik devre elemanlarının sembollerle göste-
rilmesinin avantajlarından;
Bu sembollerden hangisi bir elektrik devresinde
kullanılmasa da ampul ışık verir? I. Dünya milletleri arasında iletişim kolaylığı ve or-
tak bir dil oluşturması,
A) I B) II C) III D) IV II. Karmaşık devrelerin daha sade ve anlaşılır çizil-
mesi,
III. Elektrik devresi çizimlerinde zamandan tasarruf
sağlanması
ifadelerinden hangilerine vurgu yapılmıştır?
A ) Yalnız I B) I ve II
C) II ve III D) I, II ve III

3. Öğretmen sınıftaki öğrencileri A ve B grubu olmak üzere iki gruba ayırarak, elektrik devresi kurarken kullanılan bazı
malzemeleri vererek bu malzemeleri ortak özelliklerine göre gruplamalarını istemiştir.

A Grubu Öğrenciler B Grubu Öğrenciler

Pil
yatağı Duy
Anahtar

Pil
Duy
yatağı

A grubu öğrenciler ve B grubu öğrenciler gruplamayı yukarıdaki gibi yapıp öğretmenlerine sunmuşlardır.
Buna göre A ve B grubu öğrenciler grupladıkları malzemelerin hangi ortak özelliklerini dikkate almışlardır?
B grubu öğrenciler
___________________________________________ ___________________________________________
A grubu öğrenciler

A) Sembolle gösterilemeyen elemanlar Sembolle gösterilemeyen elemanlar
B) Devrede bulunması şart olan elemanlar Sembolü olmayan elemanlar
C) Sembolle gösterilemeyen elemanlar Devrede bulunması şart olmayan elemanlar
D) Devrede bulunması şart olmayan elemanlar Sembolle gösterilemeyen elemanlar
Fen Bilimleri - 5 29. HAFTA 4
