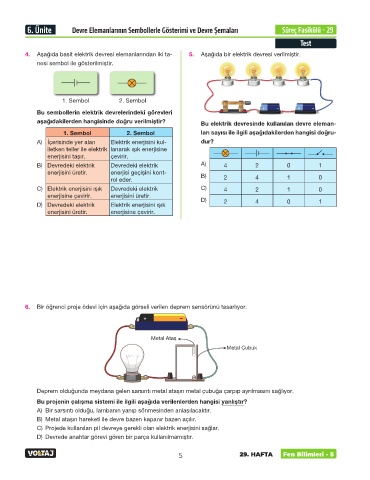

6. Ünite Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Süreç Fasikülü - 29

Test

4. Aşağıda basit elektrik devresi elemanlarından iki ta- 5. Aşağıda bir elektrik devresi verilmiştir.
nesi sembol ile gösterilmiştir.

1. Sembol 2. Sembol
Bu sembollerin elektrik devrelerindeki görevleri
aşağıdakilerden hangisinde doğru verilmiştir? Bu elektrik devresinde kullanılan devre eleman-
1. Sembol 2. Sembol ları sayısı ile ilgili aşağıdakilerden hangisi doğru-
A) İçerisinde yer alan Elektrik enerjisini kul- dur?
iletken teller ile elektrik lanarak ışık enerjisine
enerjisini taşır. çevirir.
B) Devredeki elektrik Devredeki elektrik A) 4 2 0 1
enerjisini üretir. enerjisi geçişini kont- B)
rol eder. 2 4 1 0
C) Elektrik enerjisini ışık Devredeki elektrik C) 4 2 1 0
enerjisine çevirir. enerjisini üretir.
D) 2 4 0 1
D) Devredeki elektrik Elektrik enerjisini ışık
enerjisini üretir. enerjisine çevirir.

6. Bir öğrenci proje ödevi için aşağıda görseli verilen deprem sensörünü tasarlıyor.
+ –

Metal Ataş
Metal Çubuk

Deprem olduğunda meydana gelen sarsıntı metal ataşın metal çubuğa çarpıp ayrılmasını sağlıyor.
Bu projenin çalışma sistemi ile ilgili aşağıda verilenlerden hangisi yanlıştır?
A) Bir sarsıntı olduğu, lambanın yanıp sönmesinden anlaşılacaktır.
B) Metal ataşın hareketi ile devre bazen kapanır bazen açılır.
C) Projede kullanılan pil devreye gerekli olan elektrik enerjisini sağlar.
D) Devrede anahtar görevi gören bir parça kullanılmamıştır.

5 29. HAFTA Fen Bilimleri - 5
