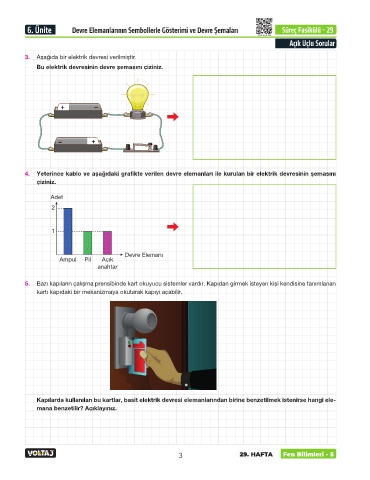

6. Ünite Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Süreç Fasikülü - 29
5VOLTFEN-053
Açık Uçlu Sorular
3. Aşağıda bir elektrik devresi verilmiştir.
Bu elektrik devresinin devre şemasını çiziniz.
+ –
– +
4. Yeterince kablo ve aşağıdaki grafikte verilen devre elemanları ile kurulan bir elektrik devresinin şemasını
çiziniz.
Adet
2
1
Devre Elemanı
Ampul Pil Açık
anahtar
5. Bazı kapıların çalışma prensibinde kart okuyucu sistemler vardır. Kapıdan girmek isteyen kişi kendisine tanımlanan
kartı kapıdaki bir mekanizmaya okutarak kapıyı açabilir.
Kapılarda kullanılan bu kartlar, basit elektrik devresi elemanlarından birine benzetilmek istenirse hangi ele-
mana benzetilir? Açıklayınız.
3 29. HAFTA Fen Bilimleri - 5
