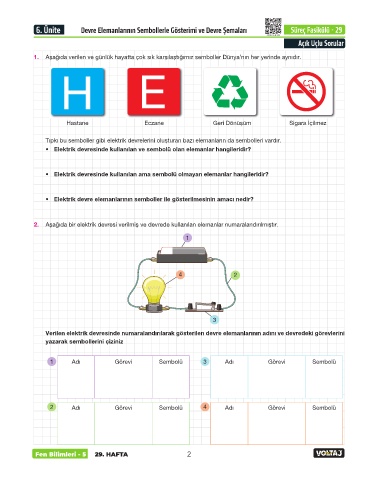

Page 228 - 5_sinif_fen_süreç_fasikülü

6. Ünite Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Süreç Fasikülü - 29
5VOLTFEN-052
Açık Uçlu Sorular

1. Aşağıda verilen ve günlük hayatta çok sık karşılaştığımız semboller Dünya’nın her yerinde aynıdır.

Hastane Eczane Geri Dönüşüm Sigara İçilmez

Tıpkı bu semboller gibi elektrik devrelerini oluşturan bazı elemanların da sembolleri vardır.
• Elektrik devresinde kullanılan ve sembolü olan elemanlar hangileridir?

• Elektrik devresinde kullanılan ama sembolü olmayan elemanlar hangileridir?

• Elektrik devre elemanlarının semboller ile gösterilmesinin amacı nedir?

2. Aşağıda bir elektrik devresi verilmiş ve devrede kullanılan elemanlar numaralandırılmıştır.

1

4 2

3

Verilen elektrik devresinde numaralandırılarak gösterilen devre elemanlarının adını ve devredeki görevlerini
yazarak sembollerini çiziniz

1 Adı Görevi Sembolü 3 Adı Görevi Sembolü

2 Adı Görevi Sembolü 4 Adı Görevi Sembolü

Fen Bilimleri - 5 29. HAFTA 2
