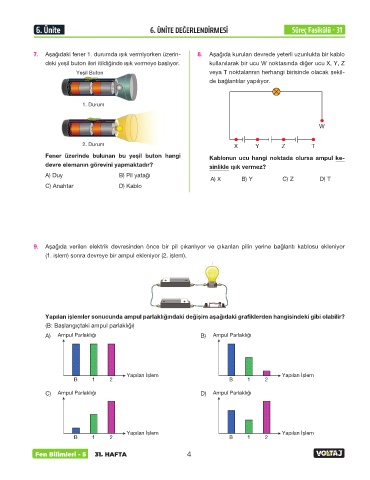

6. Ünite 6. ÜNİTE DEĞERLENDİRMESİ Süreç Fasikülü - 31

7. Aşağıdaki fener 1. durumda ışık vermiyorken üzerin- 8. Aşağıda kurulan devrede yeterli uzunlukta bir kablo
deki yeşil buton ileri itildiğinde ışık vermeye başlıyor. kullanılarak bir ucu W noktasında diğer ucu X, Y, Z

Yeşil Buton veya T noktalarının herhangi birisinde olacak şekil-
de bağlantılar yapılıyor.

1. Durum

W

2. Durum X Y Z T
Fener üzerinde bulunan bu yeşil buton hangi Kablonun ucu hangi noktada olursa ampul ke-
devre elemanın görevini yapmaktadır? sinlikle ışık vermez?
A) Duy B) Pil yatağı
A) X B) Y C) Z D) T
C) Anahtar D) Kablo

9. Aşağıda verilen elektrik devresinden önce bir pil çıkarılıyor ve çıkarılan pilin yerine bağlantı kablosu ekleniyor
(1. işlem) sonra devreye bir ampul ekleniyor (2. işlem).

+ –

– +

Yapılan işlemler sonucunda ampul parlaklığındaki değişim aşağıdaki grafiklerden hangisindeki gibi olabilir?
(B: Başlangıçtaki ampul parlaklığı)
A) Ampul Parlaklığı B) Ampul Parlaklığı

Yapılan İşlem Yapılan İşlem
B 1 2 B 1 2

C) Ampul Parlaklığı D) Ampul Parlaklığı

Yapılan İşlem Yapılan İşlem
B 1 2 B 1 2

Fen Bilimleri - 5 31. HAFTA 4
