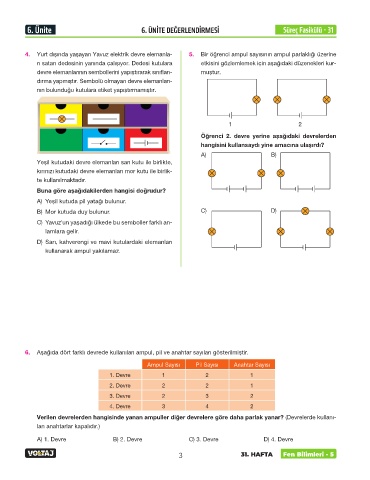

6. Ünite 6. ÜNİTE DEĞERLENDİRMESİ Süreç Fasikülü - 31

4. Yurt dışında yaşayan Yavuz elektrik devre elemanla- 5. Bir öğrenci ampul sayısının ampul parlaklığı üzerine
rı satan dedesinin yanında çalışıyor. Dedesi kutulara etkisini gözlemlemek için aşağıdaki düzenekleri kur-
devre elemanlarının sembollerini yapıştırarak sınıflan- muştur.
dırma yapmıştır. Sembolü olmayan devre elemanları-
nın bulunduğu kutulara etiket yapıştırmamıştır.

1 2
Öğrenci 2. devre yerine aşağıdaki devrelerden
hangisini kullansaydı yine amacına ulaşırdı?
A) B)
Yeşil kutudaki devre elemanları sarı kutu ile birlikte,
kırmızı kutudaki devre elemanları mor kutu ile birlik-
te kullanılmaktadır.
Buna göre aşağıdakilerden hangisi doğrudur?

A) Yeşil kutuda pil yatağı bulunur.
B) Mor kutuda duy bulunur. C) D)
C) Yavuz’un yaşadığı ülkede bu semboller farklı an-
lamlara gelir.
D) Sarı, kahverengi ve mavi kutulardaki elemanları
kullanarak ampul yakılamaz.

6. Aşağıda dört farklı devrede kullanılan ampul, pil ve anahtar sayıları gösterilmiştir.

Ampul Sayısı Pil Sayısı Anahtar Sayısı
1. Devre 1 2 1
2. Devre 2 2 1

3. Devre 2 3 2
4. Devre 3 4 2
Verilen devrelerden hangisinde yanan ampuller diğer devrelere göre daha parlak yanar? (Devrelerde kullanı-
lan anahtarlar kapalıdır.)

A) 1. Devre B) 2. Devre C) 3. Devre D) 4. Devre
