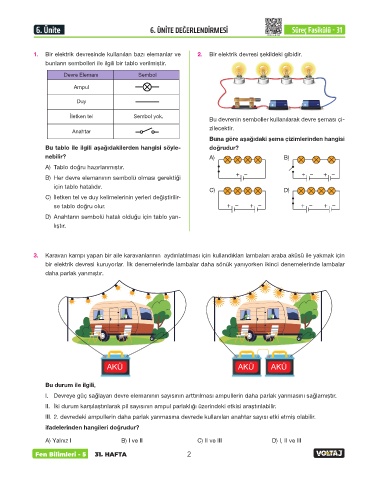

6. Ünite 6. ÜNİTE DEĞERLENDİRMESİ Süreç Fasikülü - 31
5VOLTFEN-098

1. Bir elektrik devresinde kullanılan bazı elemanlar ve 2. Bir elektrik devresi şekildeki gibidir.
bunların sembolleri ile ilgili bir tablo verilmiştir.

Devre Elemanı Sembol

Ampul

Duy

İletken tel Sembol yok.
Bu devrenin semboller kullanılarak devre şeması çi-
zilecektir.
Anahtar
Buna göre aşağıdaki şema çizimlerinden hangisi
Bu tablo ile ilgili aşağıdakilerden hangisi söyle- doğrudur?
nebilir? A) B)
A) Tablo doğru hazırlanmıştır.
+– +– +–
B) Her devre elemanının sembolü olması gerektiği
için tablo hatalıdır.
C) D)
C) İletken tel ve duy kelimelerinin yerleri değiştirilir-
se tablo doğru olur. +– +– +– +–

D) Anahtarın sembolü hatalı olduğu için tablo yan-
lıştır.

3. Karavan kampı yapan bir aile karavanlarının aydınlatılması için kullandıkları lambaları araba aküsü ile yakmak için
bir elektrik devresi kuruyorlar. İlk denemelerinde lambalar daha sönük yanıyorken ikinci denemelerinde lambalar
daha parlak yanmıştır.

AKÜ AKÜ AKÜ

Bu durum ile ilgili,
I. Devreye güç sağlayan devre elemanının sayısının arttırılması ampullerin daha parlak yanmasını sağlamıştır.

II. İki durum karşılaştırılarak pil sayısının ampul parlaklığı üzerindeki etkisi araştırılabilir.
III. 2. devredeki ampullerin daha parlak yanmasına devrede kullanılan anahtar sayısı etki etmiş olabilir.
ifadelerinden hangileri doğrudur?

A) Yalnız I B) I ve II C) II ve III D) I, II ve III
