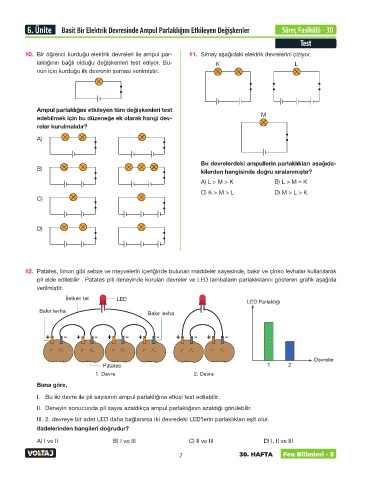

Page 241 - 5_sinif_fen_süreç_fasikülü

6. Ünite Basit Bir Elektrik Devresinde Ampul Parlaklığını Etkileyen Değişkenler Süreç Fasikülü - 30

Test

10. Bir öğrenci kurduğu elektrik devreleri ile ampul par- 11. Simay aşağıdaki elektrik devrelerini çiziyor.
laklığının bağlı olduğu değişkenleri test ediyor. Bu- K L
nun için kurduğu ilk devrenin şeması verilmiştir.

Ampul parlaklığını etkileyen tüm değişkenleri test
edebilmek için bu düzeneğe ek olarak hangi dev- M
reler kurulmalıdır?
A)

Bu devrelerdeki ampullerin parlaklıkları aşağıda-
B)
kilerden hangisinde doğru sıralanmıştır?
A) L > M > K B) L > M = K
C) K > M > L D) M > L > K
C)

D)

12. Patates, limon gibi sebze ve meyvelerin içeriğinde bulunan maddeler sayesinde, bakır ve çinko levhalar kullanılarak
pil elde edilebilir . Patates pili deneyinde kurulan devreler ve LED lambaların parlaklıklarını gösteren grafik aşağıda
verilmiştir.
İletken tel LED
LED Parlaklığı
Bakır levha Bakır levha

Devreler
Patates 1 2
1. Devre 2. Devre
Buna göre,

I. Bu iki devre ile pil sayısının ampul parlaklığına etkisi test edilebilir.
II. Deneyin sonucunda pil sayısı azaldıkça ampul parlaklığının azaldığı görülebilir.

III. 2. devreye bir adet LED daha bağlanırsa iki devredeki LED’lerin parlaklıkları eşit olur.
ifadelerinden hangileri doğrudur?

A) I ve II B) I ve III C) II ve III D) I, II ve III

7 30. HAFTA Fen Bilimleri - 5
