Elektriksel Direnç ve Bağlı Olduğu Faktörler 7. Ünite
6FENTK221
Uygulama-3

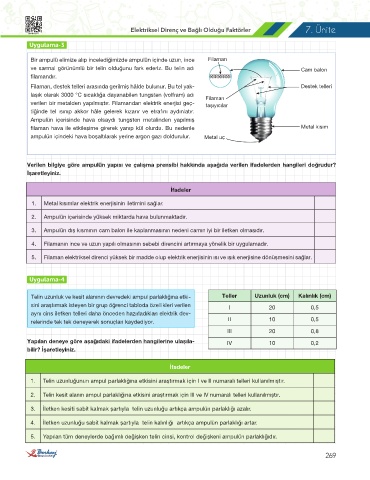

Bir ampulü elimize alıp incelediğimizde ampulün içinde uzun, ince Filaman
ve sarmal görünümlü bir telin olduğunu fark ederiz. Bu telin adı Cam balon
filamandır.

Filaman, destek telleri arasında gerilmiş hâlde bulunur. Bu tel yak- Destek telleri
laşık olarak 3000 °C sıcaklığa dayanabilen tungsten (volfram) adı Filaman
verilen bir metalden yapılmıştır. Filamandan elektrik enerjisi geç- taşıyıcılar
tiğinde tel ısınıp akkor hâle gelerek kızarır ve etrafını aydınlatır.
Ampulün içerisinde hava olsaydı tungsten metalinden yapılmış
filaman hava ile etkileşime girerek yanıp kül olurdu. Bu nedenle Metal kısım
ampulün içindeki hava boşaltılarak yerine argon gazı doldurulur. Metal uç

Verilen bilgiye göre ampulün yapısı ve çalışma prensibi hakkında aşağıda verilen ifadelerden hangileri doğrudur?
İşaretleyiniz.

İfadeler

1. Metal kısımlar elektrik enerjisinin iletimini sağlar.

2. Ampulün içerisinde yüksek miktarda hava bulunmaktadır.

3. Ampulün dış kısmının cam balon ile kaplanmasının nedeni camın iyi bir iletken olmasıdır.
4. Filamanın ince ve uzun yapılı olmasının sebebi direncini artırmaya yönelik bir uygulamadır.

5. Filaman elektriksel direnci yüksek bir madde olup elektrik enerjisinin ısı ve ışık enerjisine dönüşmesini sağlar.

Uygulama-4

Telin uzunluk ve kesit alanının devredeki ampul parlaklığına etki- Teller Uzunluk (cm) Kalınlık (cm)
sini araştırmak isteyen bir grup öğrenci tabloda özellikleri verilen I 20 0,5
aynı cins iletken telleri daha önceden hazırladıkları elektrik dev-
relerinde tek tek deneyerek sonuçları kaydediyor. II 10 0,5
III 20 0,8
Yapılan deneye göre aşağıdaki ifadelerden hangilerine ulaşıla- IV 10 0,2
bilir? İşaretleyiniz.

İfadeler

1. Telin uzunluğunun ampul parlaklığına etkisini araştırmak için I ve II numaralı telleri kullanılmıştır.

2. Telin kesit alanın ampul parlaklığına etkisini araştırmak için III ve IV numaralı telleri kullanılmıştır.

3. İletken kesiti sabit kalmak şartıyla telin uzunluğu artıkça ampulün parlaklığı azalır.

4. İletken uzunluğu sabit kalmak şartıyla telin kalınlığı artıkça ampulün parlaklığı artar.

5. Yapılan tüm deneylerde bağımlı değişken telin cinsi, kontrol değişkeni ampulün parlaklığıdır.

269
