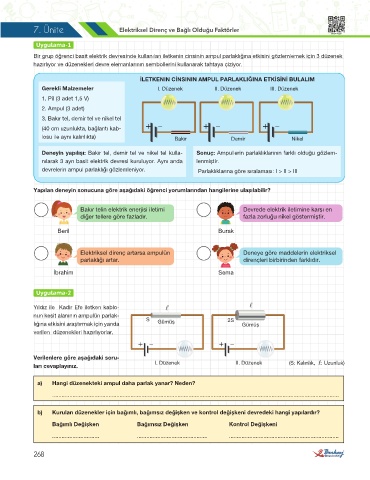

Page 270 - fen6 TK_cevapsiz

7. Ünite Elektriksel Direnç ve Bağlı Olduğu Faktörler
6FENTK220
Uygulama-1
Bir grup öğrenci basit elektrik devresinde kullanılan iletkenin cinsinin ampul parlaklığına etkisini gözlemlemek için 3 düzenek
hazırlıyor ve düzenekleri devre elemanlarının sembollerini kullanarak tahtaya çiziyor.

İLETKENIN CİNSININ AMPUL PARLAKLIĞINA ETKİSİNİ BULALIM
Gerekli Malzemeler I. Düzenek II. Düzenek III. Düzenek
1. Pil (3 adet 1,5 V)
2. Ampul (3 adet)
3. Bakır tel, demir tel ve nikel tel
(40 cm uzunlukta, bağlantı kab-
losu ile aynı kalınlıkta) Bakır Demir Nikel

Deneyin yapılışı: Bakır tel, demir tel ve nikel tel kulla- Sonuç: Ampullerin parlaklıklarının farklı olduğu gözlem-
nılarak 3 ayrı basit elektrik devresi kuruluyor. Aynı anda lenmiştir.
devrelerin ampul parlaklığı gözlemleniyor. Parlaklıklarına göre sıralaması: I > II > III

Yapılan deneyin sonucuna göre aşağıdaki öğrenci yorumlarından hangilerine ulaşılabilir?

Bakır telin elektrik enerjisi iletimi Devrede elektrik iletimine karşı en
diğer tellere göre fazladır. fazla zorluğu nikel göstermiştir.

Beril Burak

Elektriksel direnç artarsa ampulün Deneye göre maddelerin elektriksel
parlaklığı artar. dirençleri birbirinden farklıdır.

İbrahim Sema

Uygulama-2

Yıldız ile Kadir Efe iletken kablo-
nun kesit alanının ampulün parlak- S
lığına etkisini araştırmak için yanda Gümüş 2S Gümüş
verilen düzenekleri hazırlıyorlar.

Verilenlere göre aşağıdaki soru-
ları cevaplayınız. I. Düzenek II. Düzenek (S: Kalınlık, : Uzunluk)

a) Hangi düzenekteki ampul daha parlak yanar? Neden?
.......................................................................................................................................................................................

b) Kurulan düzenekler için bağımlı, bağımsız değişken ve kontrol değişkeni devredeki hangi yapılardır?
Bağımlı Değişken Bağımsız Değişken Kontrol Değişkeni

.............................. ............................................. ......................................................................

268
