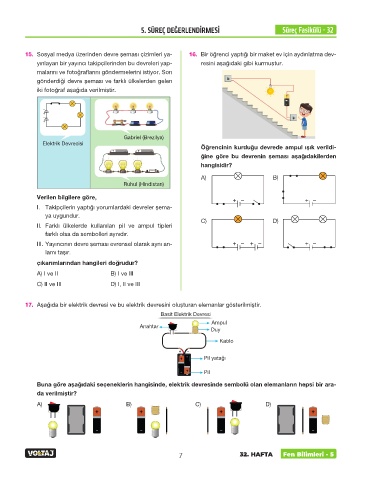

5. SÜREÇ DEĞERLENDİRMESİ Süreç Fasikülü - 32

15. Sosyal medya üzerinden devre şeması çizimleri ya- 16. Bir öğrenci yaptığı bir maket ev için aydınlatma dev-
yınlayan bir yayıncı takipçilerinden bu devreleri yap- resini aşağıdaki gibi kurmuştur.
malarını ve fotoğraflarını göndermelerini istiyor. Son
gönderdiği devre şeması ve farklı ülkelerden gelen
iki fotoğraf aşağıda verilmiştir.

Gabriel (Brezilya)
Elektrik Devrecisi Öğrencinin kurduğu devrede ampul ışık verildi-
+ – + –
ğine göre bu devrenin şeması aşağıdakilerden
hangisidir?

A) B)
Ruhul (Hindistan)

Verilen bilgilere göre, +– +–
I. Takipçilerin yaptığı yorumlardaki devreler şema-
ya uygundur.
C) D)
II. Farklı ülkelerde kullanılan pil ve ampul tipleri
farklı olsa da sembolleri aynıdır.

III. Yayıncının devre şeması evrensel olarak aynı an- +– +– +–
lamı taşır.
çıkarımlarından hangileri doğrudur?

A) I ve II B) I ve III
C) II ve III D) I, II ve III

17. Aşağıda bir elektrik devresi ve bu elektrik devresini oluşturan elemanlar gösterilmiştir.
Basit Elektrik Devresi
Ampul
Anahtar
Duy
Kablo

Pil yatağı

Pil
Buna göre aşağıdaki seçeneklerin hangisinde, elektrik devresinde sembolü olan elemanların hepsi bir ara-
da verilmiştir?
A) B) C) D)

7 32. HAFTA Fen Bilimleri - 5
