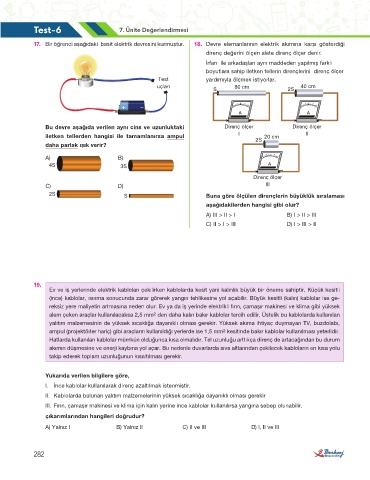

Test-6 7. Ünite Değerlendirmesi

17. Bir öğrenci aşağıdaki basit elektrik devresini kurmuştur. 18. Devre elemanlarının elektrik akımına karşı gösterdiği
direnç değerini ölçen alete direnç ölçer denir.
İrfan ile arkadaşları aynı maddeden yapılmış farklı
boyutlara sahip iletken tellerin dirençlerini direnç ölçer
Test yardımıyla ölçmek istiyorlar.
uçları 80 cm 40 cm
S 2S

Bu devre aşağıda verilen aynı cins ve uzunluktaki Direnç ölçer Direnç ölçer
iletken tellerden hangisi ile tamamlanırsa ampul I 20 cm II
2S
daha parlak ışık verir?
A) B)
4S 3S

Direnç ölçer
C) D) III
2S S Buna göre ölçülen dirençlerin büyüklük sıralaması
aşağıdakilerden hangisi gibi olur?
A) III > II > I B) I > II > III
C) II > I > III D) I > III > II

19.
Ev ve iş yerlerinde elektrik kabloları çekilirken kablolarda kesit yani kalınlık büyük bir öneme sahiptir. Küçük kesitli
(ince) kablolar, ısınma sonucunda zarar görerek yangın tehlikesine yol açabilir. Büyük kesitli (kalın) kablolar ise ge-
reksiz yere maliyetin artmasına neden olur. Ev ya da iş yerinde elektrikli fırın, çamaşır makinesi ve klima gibi yüksek
akım çeken araçlar kullanılacaksa 2,5 mm 2 den daha kalın bakır kablolar tercih edilir. Üstelik bu kablolarda kullanılan
yalıtım malzemesinin de yüksek sıcaklığa dayanıklı olması gerekir. Yüksek akıma ihtiyaç duymayan TV, buzdolabı,
ampul (projektörler hariç) gibi araçların kullanıldığı yerlerde ise 1,5 mm 2 kesitinde bakır kablolar kullanılması yeterlidir.
Hatlarda kullanılan kablolar mümkün olduğunca kısa olmalıdır. Tel uzunluğu arttıkça direnç de artacağından bu durum
akımın düşmesine ve enerji kaybına yol açar. Bu nedenle duvarlarda sıva altlarından çekilecek kabloların en kısa yolu
takip ederek toplam uzunluğunun kısaltılması gerekir.

Yukarıda verilen bilgilere göre,
I. İnce kablolar kullanılarak direnç azaltılmak istenmiştir.
II. Kablolarda bulunan yalıtım malzemelerinin yüksek sıcaklığa dayanıklı olması gerekir

III. Fırın, çamaşır makinesi ve klima için kalın yerine ince kablolar kullanılırsa yangına sebep olunabilir.
çıkarımlarından hangileri doğrudur?
A) Yalnız I B) Yalnız II C) II ve III D) I, II ve III

282
